Descrizione

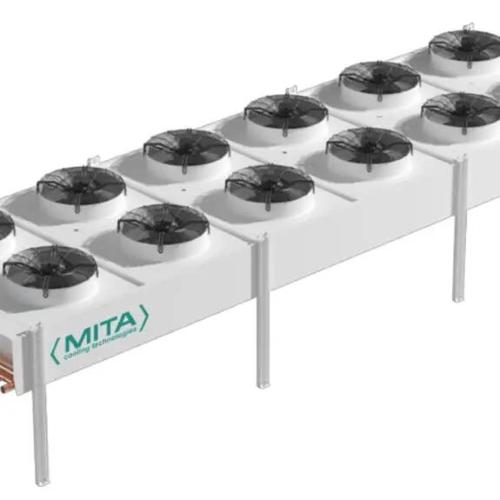

Dry Cooler Serie F
Serie MDC-F
I Drycooler sono apparecchiature semplici e affidabili. Il loro principio di funzionamento si basa su uno scambio termico sensibile tra aria e acqua dove l’aria viene aspirata dai ventilatori attraverso una batteria alettata, mentre l'acqua (o una miscela di acqua e glicole) scorre attraverso i tubi che compongono la batteria e si raffredda quando l'aria ambiente (più fredda) lambisce la superficie di quest’ultima. Le alette vengono utilizzate per aumentare la superficie complessiva di scambio termico in modo che l'apparecchiatura possa essere il più compatta ed efficiente possibile. Il circuito dell'acqua è chiuso e mai a contatto con gli elementi esterni. L'unico consumo è l'elettricità per far funzionare i ventilatori. Questi possono essere di tipo AC o EC mentre il loro controllo è garantito da un controllore o da un convertitore di frequenza che modula i giri del ventilatore in base alle effettive condizioni di funzionamento. Le loro prestazioni e la temperatura di ritorno sono una conseguenza del luogo di installazione. La temperatura di approach è solitamente di circa 5°C.
Caratteristiche Costruttive
| Caratteristica |
Dettagli |
| Motori |
EC direttamente accoppiati alle ventole |
| Batteria di scambio |
Alettata in Cu/Al |
| Pannello di controllo |
Optional, con protezioni per ogni ventilatore e magnetotermico differenziale |
| Telaio e struttura |
Lamiera zincata presso-piegata (spessore 1,5 mm) |
| Connessioni |
Ingressi/Uscite preassemblati per installazione plug and play |
Specifiche Tecniche
| Parametro |
Valore |
| Lunghezza |
Fino a 12,5 m |
| Versioni |
Singola o Doppia fila di ventilatori |
| Tipo di batteria |
Cu/Al |
| Passo alette |
2,1 - 2,4 - 3,6 mm |
| Capacità termica |
Da 20 kW a 2.000 kW* (*?T 15°C @ 25°C temperatura ambiente) |
| Dimensioni ventola |
Ø 350 - 500 - 630 - 800 - 900 - 1.000 mm |
| Tipologia del motore |
AC o EC |
| Numero di ventilatori |
1 ÷ 16 |
Optional
- Sezionatore per singolo ventilatore
- Attacchi flangiati ingresso/uscita
- Kit installazione verticale con piedini a staffa
- Supporto ventilatore con cerniere per apertura e pulizia scambiatore
- Vibration Damper (elastomerico) per ridurre le vibrazioni
Fornitura limitata alle parti elencate sopra. Lavori edili ed elettrici, pompe, collettori esterni al cooler, valvole, attrezzature di sollevamento e eventuali impalcature e manodopera sono esclusi. Accessori e/o varianti costruttive disponibili su richiesta. MITA Cooling Technologies S.r.l. si riserva di effettuare miglioramenti costruttivi senza preavviso. Le immagini sono a scopo illustrativo.
